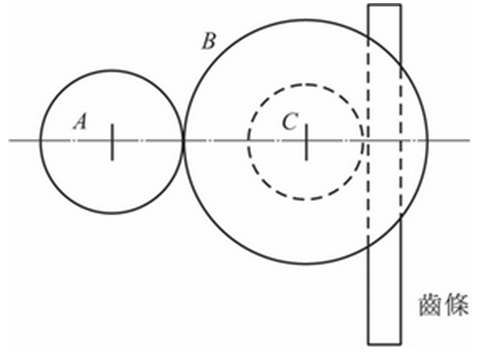

917.如圖所示之漸開線正齒輪與齒條傳動,已知A為32齒、B為64齒、C為20齒,各齒模數為5,若齒A轉一圈,則齒條移動多少mm?
(A)78.5
(B)157
(C)225
(D)314。
參考答案
答案:B
難度:簡單0.748344
統計:A(11),B(113),C(14),D(13),E(0)
用户評論
【用戶】佘坤穎 QQ
【年級】國二下
【評論內容】TA=32 TB=64 TC=20 M=5D= M*T 直徑 DA=160 DB=320 DC=100若A轉一圈,則B轉半圈,齒條由C驅動,又因BC是同心圓,C也轉半圈,所以齒條移動=半圈圓周長C= 100*拍* 1/2=157 mm
