問題詳情

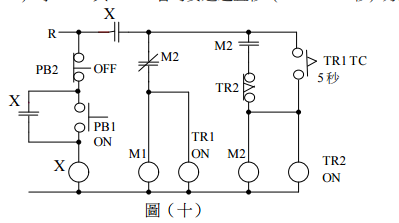

30. 如圖（十）的控制電路，下列敘述何者為正確？


(A) PB1 導通 (ON) 時，X、M1 與 M2 三者同時動作
(B) PB1 導通 (ON) 時，X 與 M2 同時動作，M1 延遲五秒 (TR1 TC= 5 秒) 方動作
(C) PB1 導通 (ON) 時，M2 比 M1 延遲五秒 (TR1 TC=5 秒) 方動作
(D) PB1 導通 (ON) 時，M1 與 M2 二者均要延遲五秒 (TR1 TC= 5 秒) 方動作

參考答案

答案：C
難度：簡單0.8
統計：A(0),B(0),C(4),D(0),E(0)
