問題詳情

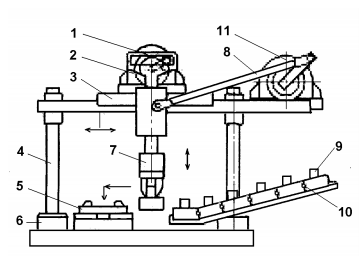

19. 如下圖為一取放裝置。控制滑塊 3 做左右直線運動的是
(A)迴轉驅動器 11 與搖桿 8 所組成曲柄機構單元
(B)迴轉驅動器 11 與搖桿 8 所組成曲柄機構單元及支架 4
(C)迴轉驅動器 11 與推桿 2 所組成曲柄機構單元
(D)迴轉驅動器 11 與推桿 2 所組成曲柄機構單元及支架 4。

參考答案

答案：A
難度：非常困難0
統計：A(0),B(0),C(1),D(0),E(0)
