問題詳情

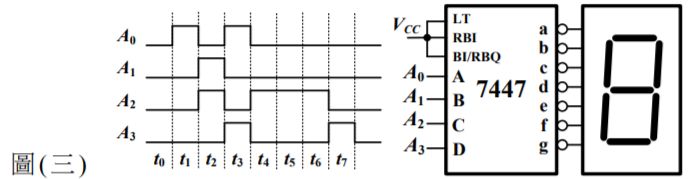

8. 圖(三)為已接妥電源的 IC 7447 七段顯示解碼器電路，輸入信號 A0 A1A2 A3時序如圖(三)左側波形，於時間 t0 t1 t2 t3 t4 t5 t6 t7該七段顯示器顯示的數字分別對應為S0 S1 S2 S3 S4 S5 S6 S7，則 S0至S7應為下列何者？
(A) 8 8 8 8 88 88
(B) 0 0 0 0 0 00 0
(C) 0 1 6 94 44 8
(D) 0 8 6 9 22 21
(E)送分
