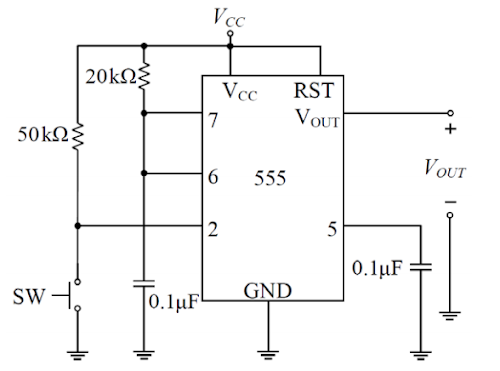

50.如圖（二十六）所示為 555 定時 IC 之多諧振盪器，當按下彈跳開關 SW 後，輸出端需要經過時間 td 後，才能恢復為原先的穩定狀態，據此下列敘述何者正確？


(A)此電路為單穩態多諧振盪器
(B)當電路在穩態時，其輸出電壓為 VCC
(C)td≒0.55ms
(D)td≒1.1ms

參考答案

答案：A
難度：適中0.5
統計：A(9),B(3),C(1),D(4),E(0)
