問題詳情

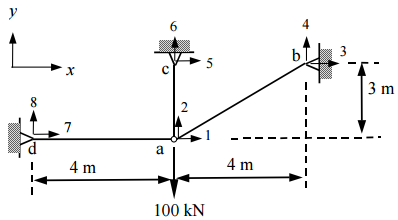

四、如圖示三支構件之桁架（truss）系統，受向下 100 kN之作用力。試以矩陣直接勁度法（direct stiffness method）分析a點之水平變位d1與垂直變位d2，並計算各構件之內力。假設各構件之E值（彈性模數）與A值（斷面積）皆為常數，且 AE = 1000 kN 。圖中帶有箭頭之數字為結點位移編號，x-y為總體座標系統（global coordinates）。（25 分）

參考答案
