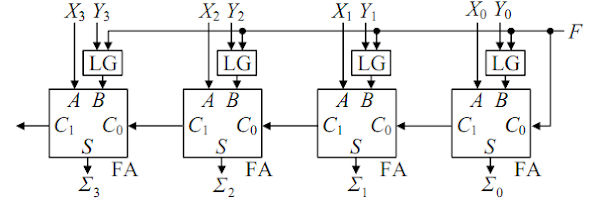

11. 如圖 ( 六 ) 所示之邏輯電路，其中 FA 表示全加器，LG 為單一級邏輯閘，用 I 3 I 2 I 1 I 0表示4 個位元的 2 進位數值。若 F = 0 時，輸出為 X3 X2 X1 X0 + Y3 Y2 Y1 Y0；又若 F = 1 時，輸出為X3X2X1X0 –Y3Y2Y1Y0，則LG應為：


(A) OR
(B) NOR
(C) NAND
(D) XORˉ

參考答案

答案：D
難度：適中0.474747
統計：A(5),B(17),C(15),D(47),E(0)

用户評論

【寒豆滷】評論
