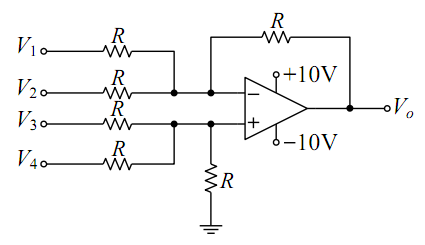

如圖(六)所示之理想運算放大器電路，R=1kΩ，若V1=1V，V2=2V，V3=3V，V4=4V，


【題組】20. 若V1=1V，V2=2V，V3=3V，V4=4V，則Vo為多少伏特？
(A) – 2圖(六)
(B) – 1
(C) 4
(D) 7ˉ

參考答案

答案：C
難度：適中0.662651
統計：A(6),B(8),C(55),D(8),E(0)

用户評論

【Chen】評論

V1, V2做戴維寧等效Vth1 = 1.5V, Rth = 0.5RV3, V4做戴維寧等效Vth2 = 3.5V, Rth = 0.5R套用減法器公式Vo = R/0.5R * (Vth2-Vth1) = 2*(3.5-0.5) = 4V
