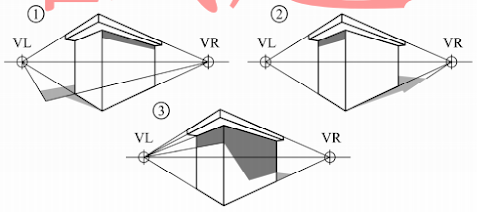

30a 假定光線方向與投影面不平行時所呈現的各種透視陰影如圖(五)所示，依據其透視圖原理，下列敘述何者不正確？(備註：P 為光線照射方向之消失點，L 為光源照射角度的消失點，VL 為左消點、VR 為右消點)
(A) 繪製透視陰影時 P、VL、VR 應位於視平線上
(B) ① 的 L 點與 P 點位於 VL 的左側
(C) ③ 的 L 點與 P 點位於 VL 及 VR 之間
(D) ①、② 、③ 的透視投影光源皆位於觀察者的前方
參考答案
答案：D
難度：適中0.4
統計：A(0),B(1),C(1),D(2),E(0)
