問題詳情

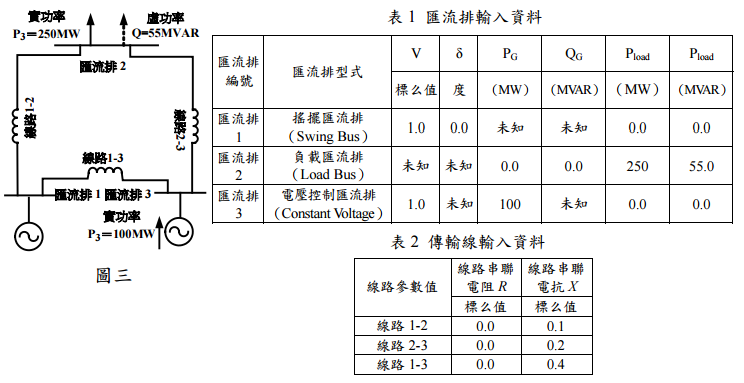

四、圖三顯示一個 3 個匯流排的電力系統單線圖。匯流排 1 是一個搖擺匯流排且電壓為
1 =1.0∠ 0°標么。匯流排 2 是負載匯流排,且負載為 250MW 與 55MVAR。匯流排 3是電壓控制匯流排。匯流排詳細的各項參數值如表 1 所示,且以 100MVA 為基值。傳輸線的各項電抗參數值如表 2 所示。請使用 Newton-Raphson 法,計算疊代 1 次之匯流排 2 的電壓大小°
與電壓相角
。假設下列參數的初始值:匯流排 2 的電壓大小為
=1.0標么 ° ;匯流排 2 的電壓相角為
=0 ;匯流排 3 的電壓相角為
。(
)(25 分)
參考答案
