問題詳情

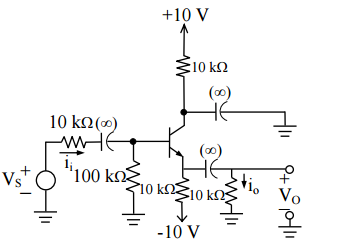

20 圖中電晶體的 VT = 25 mV，β = 100，VBE = 0.7 V，其電流增益（io / ii）約為：


(A)8.3
(B)10.1
(C)83
(D)101

參考答案

答案：A
難度：適中0.484848
統計：A(64),B(11),C(25),D(10),E(0)

用户評論

【用戶】劉政文

【年級】高一上

【評論內容】        ib    ie        ioAi =  ---- * ----- * ----- = [ 100k / (100k + rpi + Re*100) ] * 100 * (1/2)      ii     ib    ieIB = -0.7 / (100k + 10k *100)  =  6.36*10^-7rpi = 25m /( 6.36*10^-7 )  = 39.3kAi = 100k / 639.3k  *50 = 7.82最接近的答案 == A

【用戶】一問三不知

【年級】幼稚園下

【評論內容】Ib = Ii * 100K / [(10k//10k)*100+100k] = Ii * 100k/600k , Ib/Ii= 1/6Ie / Ib= 100Io=Ie * 10k / (10k+10k) = Ie * 1/2 , Io / Ie = 1/2 Io/Ii = Io/Ie * Ie/Ib * Ib/Ii = 1/2 * 100 * 1/6 = 8.333333333333333333

【用戶】卓家宏

【年級】國三下

【評論內容】共集極 CC  Av=1Ri = 100K//(1+B)(10K//10K) = 83.33KRo = 10K Ai = Av* Ri/Ro = 1*83.33/10 = 8.33
