問題詳情

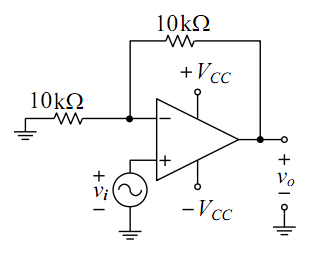

34. 如圖 ( 十 ) 所示之理想運算放大器電路，其偏壓電源 VCC = 12 V，輸入信號 vi為振幅 8 V、1kHz之弦波信號，若不慎將圖中運算放大器之反相(–)輸入端與非反相(+)輸入端互換連接，則輸出信號 vo為何？
(A) 與vi同相位之弦波信號圖(十)
(B) 與vi反相之弦波信號
(C) 方波信號
(D) 零電壓
參考答案
答案：C
難度：簡單0.705882
統計：A(6),B(1),C(24),D(3),E(0)
用户評論
【用戶】2587410
【年級】大四下
【評論內容】輸出信號 vo為方波信號
