問題詳情

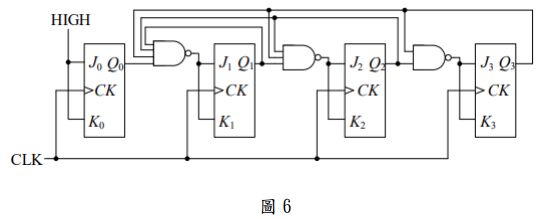

7. 圖 6 電路為使用 JK 正反器組成之計數器，若 Q3Q2Q1Q0的初始狀態為 0000 且CLK 適當觸發，則輸出序列(Q3Q2Q1Q0)轉成 10 進制後的數值變化，下列何者正確？


(A) 0 →15 →14 →13 →12 →11 →10 →9…
(B) 0 →15 →14 →13 →10 →5 →10 →5…
(C) 0 →5 →10 →15 →10 →5 →0 →5…
(D) 0 →15 →10 →5 →10 →15 →10 →5…

參考答案

答案：B
難度：計算中-1
