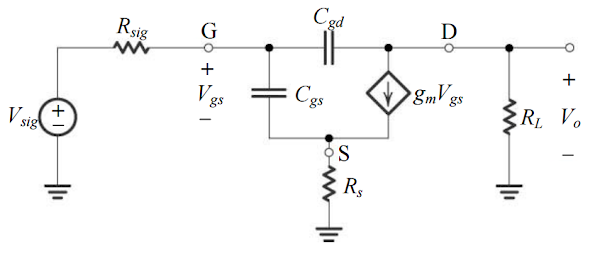

四、圖四電路內，Rsig=100 kΩ，gm= 4 mA/V，RL=5 kΩ，Rs=100 Ω，Cgs=Cgd=1 pF。求中頻電壓增益（mid-band voltage gain）Vo /Vsig，

問題詳情

四、圖四電路內，Rsig=100 kΩ，gm= 4 mA/V，RL=5 kΩ，Rs=100 Ω，Cgs=Cgd=1 pF。求中頻電壓增益（mid-band voltage gain）Vo /Vsig，以及高 3 dB 頻率 fH。（30 分）
