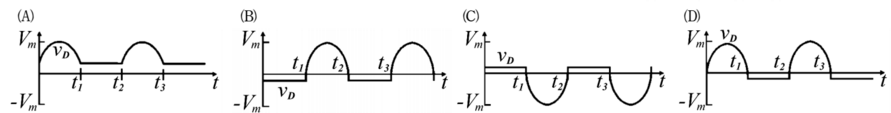

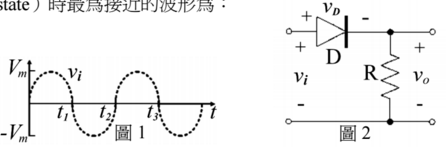

40考慮二極體（diode）導通時的電壓降，今於輸入端施加信號 vi=Vm⋅sin(ωt)，其波形如圖1所示，則圖2電路圖中二極體D端電壓vD在穩態（steady state）時最為接近的波形為：

問題詳情

40考慮二極體（diode）導通時的電壓降，今於輸入端施加信號 vi=Vm⋅ sin(ωt)，其波形如圖1所示，則圖2電路圖中二極體D端電壓vD在穩態（steady state）時最為接近的波形為：

答案：C
難度：困難0.333333
統計：A(5),B(0),C(4),D(2),E(0)

這是國考的題目，有送分嗎?

抱歉我看錯了，他是問二極題的壓降，這樣答案是C

【nymphoiept】評論

這題有陷阱，問的是VD而不是VO，請各位小心。
