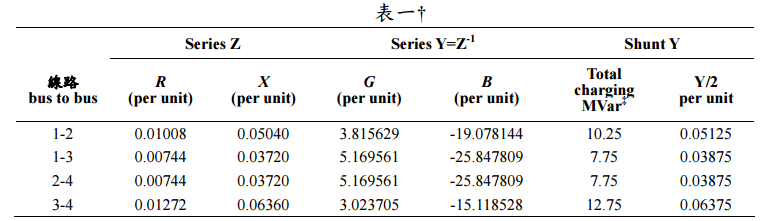

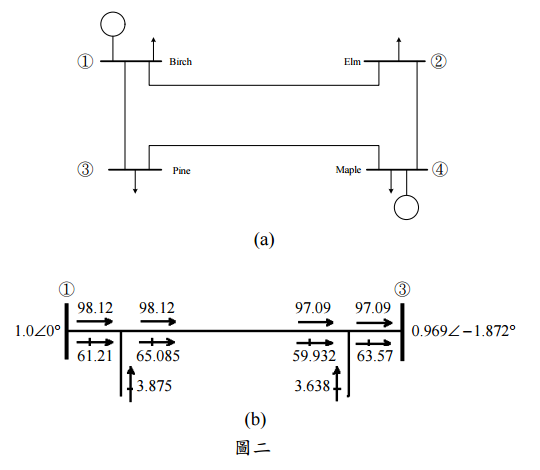

四、圖二(a)為四個匯流排電力系統的單線圖，其中發電機連接至匯流排①和④，四個匯流排的所有負載均已標示。輸電系統的基準值為 100 MVA，230 kV。表一所列資料為四條線路的標稱 π 等效電路上的串聯阻抗 （Series Z）標么值及線路充電電納（ShuntY）標么值；圖二(b)為圖二(a)的系統中，利用負載潮流（Load flow）計算得到連接匯流排①與③的線路之實功（直線箭頭符號，MW 值）與虛功（十字線箭頭符號，MVAR 值）潮流實際值。試從圖二(b)所顯示的線路潮流，計算圖二(a)的 230 kV 系統中，從匯流排①到匯流排③的線路等效電路之電流；並利用計算的電流及表一的線路參數，計算 I2R 實功損失，再將此數值與圖二(b)上計算所得的值比較兩者差異。 （20 分）
