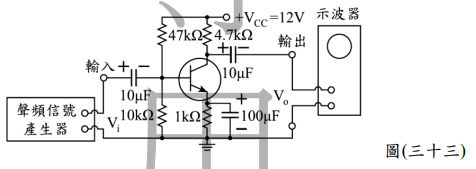

45. 如圖(三十三)電路中,已知電晶體工作在線性區,輸入訊號為 1kHz 正弦波,逐漸增加輸入訊號的振幅,在不失真條件下,由雙軌示波器顯示出 Vo 與 Vi 之相位關係如何?又把電晶體的射極旁路電容器拆離電路,則電壓增益的變化如何?


(A) Vo與 Vi 同相,電壓增益會變大
(B) Vo與 Vi 同相,電壓增益會變小
(C) Vo與 Vi 反相,電壓增益會變大
(D) Vo與 Vi 反相,電壓增益會變小

參考答案

答案:D
難度:計算中-1
