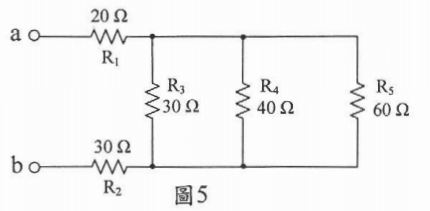

17.如圖5所示，有一電阻器燒燬，若a、b二端量測總電阻為74歐姆，試問何處發生故障？


(A) R!斷路
(B) R2斷路
(C) R3斷路
(D) R4斷路
(E)R5斷路。

參考答案

答案：C
難度：簡單0.722222
統計：A(4),B(4),C(91),D(4),E(9)

用户評論

【大圍】評論

可以量測出74歐姆代表電路有通 所以R1R2不可能燒毀Rth-R1-R2=24歐姆設R3燒毀R4//R5=40//60=24歐姆，符合要求設R4燒毀R3//R5=30//60=20歐姆設R5燒毀R3//R4=30//40=120/7歐姆得解 R3燒毀
