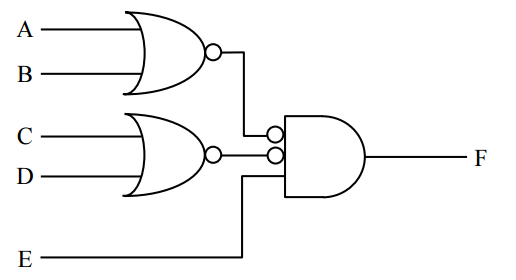

18 下列選項何者可使電路輸出 F=1？


(A) A=1、B=1、C=1、D=0、E=0
(B) A=0、B=0、C=1、D=0、E=0
(C) A=1、B=0、C=0、D=0、E=1
(D) A=1、B=0、C=1、D=0、E=1

參考答案

答案：D
難度：適中0.558333
統計：A(6),B(16),C(15),D(67),E(0)

用户評論

【Adison Liou】評論

如何解ㄋ?

【m861789】評論

小圈圈的反相記號，前後都有時可以直接消去，再來就直接運算 A和 B的或閘只有A 或B其中一個為一，即可 同理C 和D的或閘也是 最後就可以直接判斷了
