問題詳情

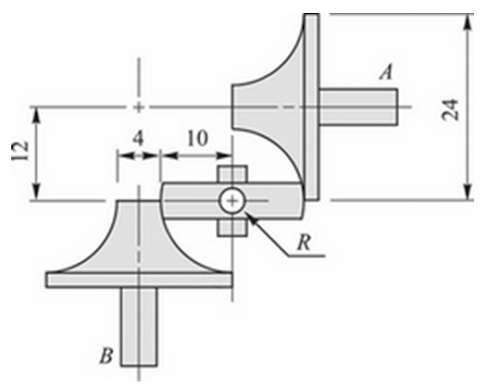

634.如圖所示，A與B為相互正交之兩軸，R為滾子，介於A、B兩輪間，可繞水平支架而迴轉，以改變兩軸之速比，若A以60rpm迴轉，B軸最小轉速為？


(A)10rpm　
(B)100rpm　
(C)120rpm　
(D)360rpm。

參考答案

答案：A
難度：適中0.58427
統計：A(52),B(4),C(7),D(16),E(0)

用户評論

【阿華田】評論

NA * A半徑 = 滾N * 滾半徑 = NB * B半徑60 * 12 = 滾N * 10 = NB * 4/2NB = 360 (最大轉速)求最小轉速　滾子必須旋轉90度（水平→垂直）NA * A半徑 = 滾N * 滾半徑 = NB * B半徑60 * (12-10) = 滾N * 10 = NB * ( 10 + 4/2 )120 = 12NBNB = 10 rpm

【鄭莎菈】評論

求解！

【martinchiu110】評論

NB最小時，滾子是垂直的，所以NA/NB=rB/rA，60/NB=12/2，NB=10
