問題詳情

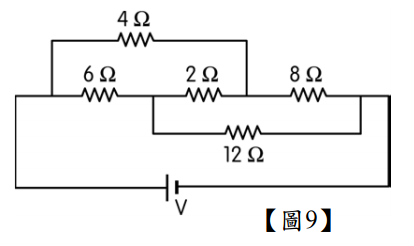

13.如【圖9】所示，若 V＝36 V，則下列敘述中哪些正確？
(A)流經 4 Ω 電阻之電流為 2 A
(B)流經 8 Ω 電阻之電流為 3 A
(C)流經 12 Ω 電阻之電流為 3 A
(D)流經 2 Ω 電阻之電流為 1 A

參考答案

答案：B
難度：非常困難0
統計：A(0),B(0),C(1),D(0),E(0)

用户評論

【用戶】江戶川兩津

【年級】高三下

【評論內容】圖可改畫成如下因為中間不會有電流經過所以可視同無電線存在。因此該圖為"並聯"電阻 : 1/(4+8)  + 1/(6+12)  = 36/5歐姆V = I*R  代入10 = I * 36/5 ， 得 I = 5(A)電阻比為12 : 18 = 2 : 3電流比則反比為3 : 2因此流經 4、8的電流為3A，流經6、12的電流為2A。
