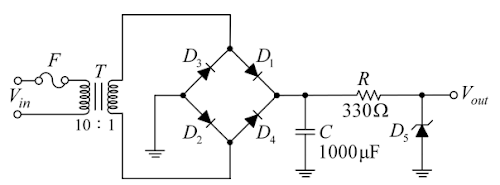

32. 如圖(十六)所示之電路中，Vin 是接家中插座的交流電110V/60Hz， D1 ~ D4  的切入電壓為0.7V ， D5 的稽納電壓為12V ，若所有二極體的內阻都忽略不計，則下列敘述何者錯誤？( √2 = 1.414)


(A) D1導通時， D2 也導通
(B) 電容 C 兩端的最大電壓降為12V
(C) 通過電阻 R 的最大電流約為6.5mA
(D) D1與 D2 所承受的峰值逆向電壓( PIV )大小相同

參考答案

答案：B
難度：適中0.413793
統計：A(0),B(12),C(11),D(3),E(0)
