問題詳情

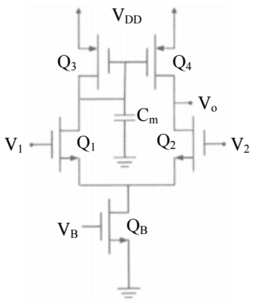

5 圖為含主動負載的差分對（Differential Pair with Active Load）。其中Cm為Q3、Q4的寄生電容。設Q3的跨導（Transconductance）為gm3。則Cm對此電路電壓增益的頻率響應的影響為：


(A)只產生位於gm3/Cm的極點（Pole）
(B)產生位於gm3/Cm的極點（Pole）和位於 2gm3/Cm的零點（Zero）
(C)產生位於gm3/Cm的極點（Pole）和位於gm3/2Cm的零點（Zero）
(D)只產生位於 2gm3/Cm的零點（Zero）

參考答案

答案：C
難度：適中0.45
統計：A(0),B(4),C(9),D(1),E(0)

用户評論

【張育騰(106已上榜線務員】評論

求解
