問題詳情

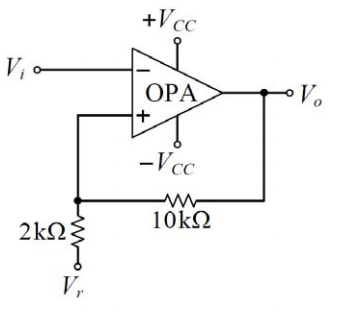

49.如圖（二十五）所示之施密特（Schmitt）觸發電路，若已知電源電壓 VCC＝13V，輸出之正飽和電壓＋Vsat＝12V，負飽和電壓－Vsat＝－12V，Vr＝3V，則各臨界電壓值，下列何者正確？


(A)上臨界電壓 VU＝4.5V
(B)上臨界電壓 VU＝12V
(C)下臨界電壓 VL＝3V
(D)下臨界電壓 VL＝1／3V

參考答案

答案：A
難度：簡單0.777778
統計：A(7),B(2),C(0),D(0),E(0)
