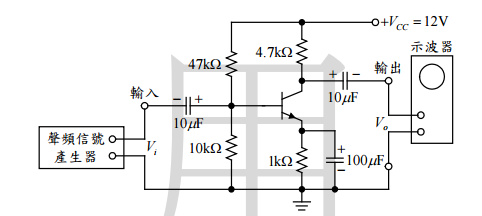

14.如下圖所示之電路中，已知電晶體工作在線性區，輸入訊號為 10kHz正弦波，逐漸增加輸入訊號的振幅，在不失真條件下，由雙軌示波器顯示出V0與Vi之相位關係如何？又把電晶體的射極旁路電容器拆離電路，則電壓增益的變化如何？
(A) V0與Vi同相，電壓增益會變大
(B) V0與Vi同相，電壓增益會變小
(C) V0與Vi反相，電壓增益會變大
(D) V0與Vi   反相，電壓增益會變小。

參考答案

答案：D
