四、如圖 4(a)所示，以 D-FF 和組合邏輯設計之數位邏輯電路，相關設計如下：【題組】⑴依據圖 4(a)工作特性，請完成圖 4(b)真值表（truth table），其中 A 和 B 為輸入以及輸

問題詳情

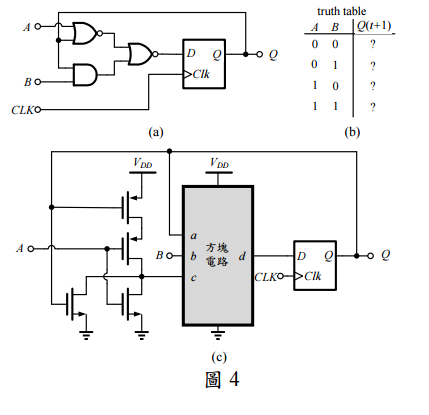

四、如圖 4(a)所示，以 D-FF 和組合邏輯設計之數位邏輯電路，相關設計如下：

【題組】⑴依據圖 4(a)工作特性，請完成圖 4(b)真值表（truth table），其中 A 和 B 為輸入以及輸出 Q(t + 1)表示第 t 個 CLK 後的 Q 輸出狀態。（10 分）

參考答案

答案：C
難度：適中0.669492
統計：A(1),B(3),C(79),D(23),E(0)
