問題詳情

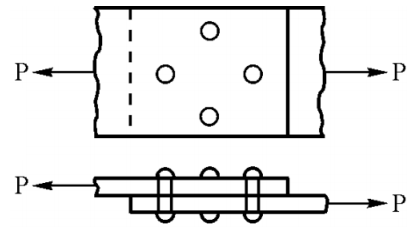

79.如【圖79】所示為塔接鉚釘構件，若兩板材寬皆為50 mm，板厚5 mm，鉚釘直徑5 mm，板材荷重受P＝2KN，試求板材的最大拉應力為若干MPa？


(A) 4
(B) 6
(C) 8
(D) 10

參考答案

答案：D
難度：困難0.33887
統計：A(35),B(67),C(97),D(102),E(0)

用户評論

【st9041090410】評論

樓上錯囉 你說的是剪力 又題目並非雙剪 是為單剪 可參考我所提供之解答

【vc7640】評論

因有3排鉚釘，分別為1顆,2顆,1顆(由圖片右到左)，所以通過2顆鉚釘中心連線的鋼板斷面積為最小，其所承受的拉應力為最大。鋼板所承受的拉應力為σt=P(拉力)/((b(寬)-2d(鉚釘直徑))×h(厚度))⇒σt=2000/((50-(5×2))×5)=2000/(40×5)=10N/mm²=10 Mpa。參考來源:https://blog.xuite.net/jerrychumf/Mechanical/412241080-105%E7%B5%B1%E6%B8%AC_%E6%A9%9F%E6%A2%B0%E9%A1%9E%E5%B0%88%E6%A5%AD%E4%B8%80_%E9%89%9A%E6%8E%A5%E6%87%89%E5%8A%9B%E8%A8%88%E7%AE%97
