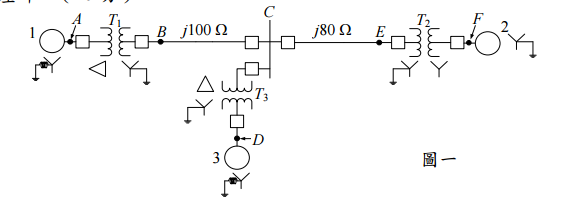

一、圖一顯示一個無載電力系統的單線圖，兩部分輸電線路的電抗顯示於圖上。發電機及變壓器的額定如下："發電機 1：20 MVA，13.8 kV， X" d = 0.20 標么"發電機 2：30 MVA，18 kV， X" d = 0.20 標么"發電機 3：30 MVA，20 kV， X" d = 0.20 標么變壓器 1：25 MVA，220 Y/13.8Δ kV， X = 10%變壓器 2：單相變壓器，每一個額定為 10 MVA，127/18 kV， X = 10%變壓器 3：35 MVA，220 Y/22 Y kV， X = 10%試繪出此系統之阻抗圖（Impedance diagram） ，將所有的電抗以標么值（per unit）標示在圖上，並以相對於單線圖的各點以字母標示。選擇在發電機 1 側，以 50 MVA、13.8 kV 為基準。（20 分）
