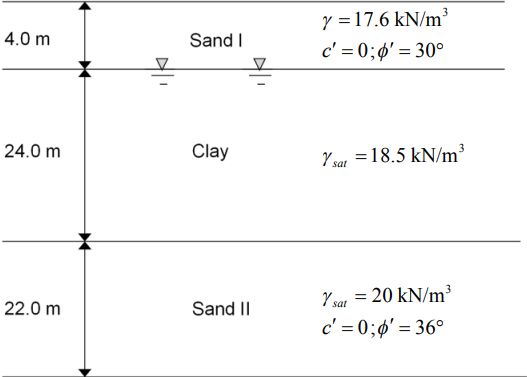

一、某一工程設計樁長 40 m，樁徑 1.5 m 之場鑄鑽掘抗拉拔樁，工址經調查後得其地層剖面如下圖所示，地下水位位於地表面下 4 m。經詳細的實驗室試驗後，得知該工址土層 OCR 值在深度（Z）15 m 內之變化可以

表示，當 Z≥15 m 時，土壤為正常壓密狀態；黏土層之不排水剪力強度的正規化公式為

，其中

。依規範要求抗拉拔基樁之安全係數FS= 6，試求此鑽掘樁之極限抗拉拔力及容許抗拉拔力各為若干？另若地下水位下降至地表面下 10 m，會對此基樁之抗拉拔力有何影響？（25 分）

 [ 提示：砂土層β=K tan δ，採用

、δ/ φ'=0.9 ；黏土層

，其中

大氣壓力=100 kPa。計算樁身阻抗時 Sand I 層以一層、Clay 層等分四層、Sand II 層等分二層進行計算，各層相關參數取該層深度中央點之數值進行計算，混凝土單位重為24.5 kN/m3。]
