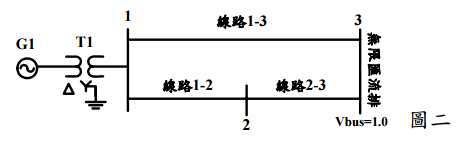

二、圖二所示為三相 60 Hz 同步發電機之單線圖，藉由變壓器與兩條平行的傳輸線連接至無限匯流排。所有電抗值均以相同的系統基值予以轉換成標么值。若注入至無限匯流排的有效功率為 1.0 標么且0.95 落後功因。已知的資料如下所述：G1：100 MVA，15 kV， Xd＝0.3 標么T1：100 MVA，15 kVΔ/765 kV Y，X＝0.10 標么線路1-2：765 kV X12＝0.20標么線路1-3：765 kV X13＝0.10標么線路2-3：765 kV X23＝0.20標么請計算：
【題組】⑴發電機 G1 的內電勢。（10 分）
