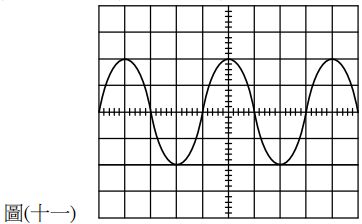

21. 用示波器量測弦波電壓信號，其測試棒及示波器端之衰減比設定皆為 1： 1，電壓信號波形如圖 ( 十一 ) 所示，若電壓信號的峰值對峰值為 20 V，頻率為 500 Hz，則示波器設定垂直刻度(VOLTS/DIV)與水平刻度(TIME/DIV)分別為何？


(A) 垂直刻度為10V/DIV、水平刻度為0.5ms/DIV
(B) 垂直刻度為10V/DIV、水平刻度為5ms/DIV
(C) 垂直刻度為5V/DIV、水平刻度為10ms/DIV
(D) 垂直刻度為5V/DIV、水平刻度為0.5ms/DIV

參考答案

答案：D
難度：適中0.455
