問題詳情

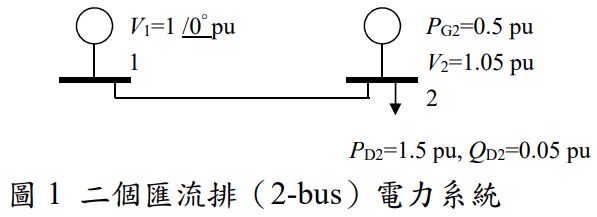

二、圖 1 為三相完全換位之二個匯流排(2-bus)電力系統,所有數值均為標么值,傳輸線 L12 之正序串聯阻抗 z12 = j 0.005 pu / km ,正序並聯導納y12 = j 4.0 ✖10-6 pu / km ,L12長 60 km。請寫出傳輸線 L12 之 π 型電路的ABCD參數、矩陣 Ybus,以及負載潮流方程式 f p 2 (δ2 ) - PG2 + PD2=0;設匯流排 1 為搖擺匯流排(swing bus),初始值為 δ2(0)=0,請以 Newton-Raphson方法計算第一次疊代的 δ2(1) 值。(25 分)

參考答案
