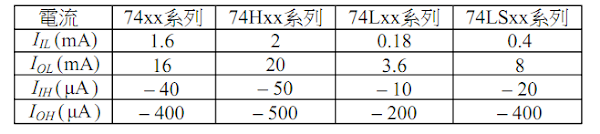

20. TTL的電流規格如表 ( 二 ) ，若一個 74 系列標準型之輸出接腳已經接上 10 個 74 LS 系列的輸入接腳，請問該 74 系列標準型之輸出接腳，還可以再接上幾個 74 H 系列的輸入接腳，使電路仍然能夠正常工作？


(A) 2表(二)
(B) 4
(C) 6
(D) 10ˉ

參考答案

答案：B
難度：適中0.409091
統計：A(13),B(36),C(11),D(14),E(0)

用户評論

【孟原】評論

74xxFAN OUT :16/0.4=40個(74LS)400/20=20個(74LS) FAN OUT=20用了10個74LS:16mA-0.4mA*10=12mA  FAN OUT =12mA/2mA(<<74H)= 6 個74Hxx400-20*10=200  FAN OUT =200/50= 4 個 74Hxx取最小
