問題詳情

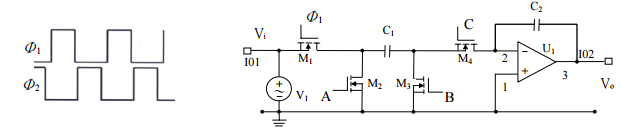

30 下圖為交換電容積分器電路(Switched-Capacitor Integrator),已知 U1為理想運算放大器,Φ1與Φ 2為不重疊的雙相時脈(Nonoverlapping Two-Phase Clock),用來控制電晶體 的開關狀態。若欲獲得反相輸出,試問 、 與C之時脈如何規劃?
(A) A =Φ 2 ; B =Φ1 ;C =Φ 2
(B) A =Φ 2 ; B =Φ 2 ;C =Φ1
(C)A =Φ1 ; B =Φ 2 ;C =Φ 2
(D) A =Φ1 ; B =Φ1 ;C =Φ 2
參考答案
答案:B
難度:困難0.245283
統計:A(8),B(13),C(9),D(8),E(0)
用户評論
【用戶】OZAKI
【年級】國三下
【評論內容】還是不懂
