10. 如圖(三)所示之電路。雙極性電晶體具有以下之規格：最大額定功率 PD(max) = 1 W，VBE(max) = 0.7 V，VCE(max) = 15 V，β = 100 和 IC(max)

問題詳情

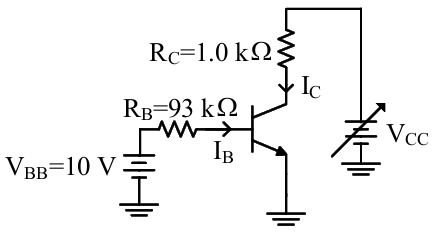

10. 如圖(三)所示之電路。雙極性電晶體具有以下之規格：最大額定功率 PD(max) = 1 W，VBE(max) = 0.7 V，VCE(max) = 15 V，β = 100 和 IC(max) = 200 mA。下列敘述何者有誤？

(A) IB = 0.1 mA，IC = 10 mA
(B) 若電晶體操作在 VCE = VCE(max)之情形下，此時電晶體功率消耗未超過額定值
(C) 此電路之 VCC最大可以為 30 V
(D) 若 VCC = 20 V，此電路之電晶體處於主動區 ( Active Region ) 工作狀態

參考答案

答案：C
難度：適中0.45
統計：A(2),B(2),C(9),D(4),E(0)
