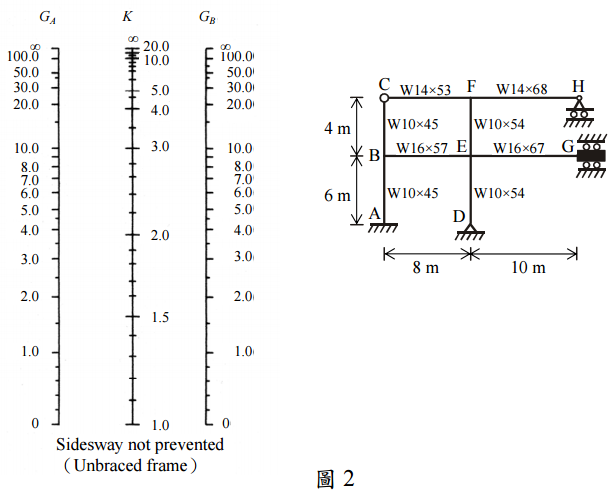

三、一無側撐之鋼架如圖 2 所示，圖中G點可水平移動但不可轉動、H點可水平移動也可轉動。試依據Alignment Chart並作必要的修正，分別求取彈性範圍之柱DE及柱EF的有效長度係數KDE及KEF。此外，試使用LRFD規範求取非彈性範圍之柱DE的有效長度係數K ′DE 。各柱與梁之I值如下表所示。（25 分）
柱DE相關之斷面性質：A=102 cm2，Ix=12600 cm4，rx=11.1 cm；Fy=2.5 tf/cm2，E=2040 tf/cm2（柱邊界為固接（Fixed end）時 G 可使用 1、為鉸接（hinged end）時 G 可使用 10。）
