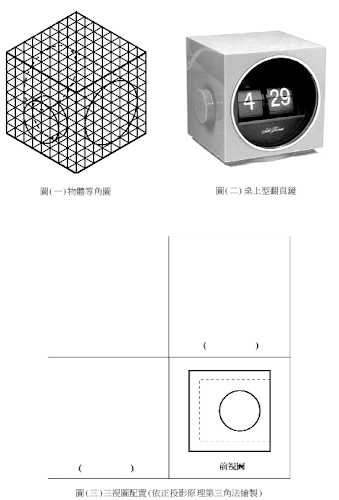

第二題：基礎圖學(視圖繪製 20 分，全剖視圖與尺度標註 20 分，共計 40 分)1. 繪製要求(1) 限在答案卷「第二題」欄內，由左而右作答：( 即「2.視圖繪製」須位於該欄內左側，「3.全剖視圖與尺度標註」須位於該欄內右側 ) ，未依指定位置範圍作答不予計分。(2) 限以正投影原理第三角法與 CNS 製圖標準繪製，尺度標註依 CNS 製圖標準規範，視圖配置錯誤不予計分。(3) 繪圖比例為 1：1，單位為公釐 ( mm ) 。(4) 須以黑色鉛筆( 9H~7B) 或製圖筆等製圖工具繪製，不須上墨，不得徒手繪製。(5) 答題中自行繪製的前視圖與各視圖配置方形圖框，不列入評分(即不影響計分)。(6) 畫面力求整潔，製圖過程如畫有輔助線，須擦拭乾淨。2. 視圖繪製(1) 圖 ( 一 )「物體等角圖」是一張正投影原理第三角法繪製的立體圖，其中的物體 ( 粗線部分 ) 和圖 ( 二 )「桌上型翻頁鐘」的基本外觀相似，但仍有許多細節不盡相同，且該物體簡化為單一材料一體成型，不是由多個零件組裝而成。(2) 圖(一)中的參考格線 (細線部分)之每一格子的任一邊長皆代表 5 公釐 ( mm ) 。(3) 請以正投影原理第三角法與 CNS 製圖標準，繪製圖 ( 三 ) 「三視圖配置」前視圖以外的兩個視圖，並在這兩個視圖下方「 ( ) 」括弧內，以標準工程字標示該視圖名稱。
