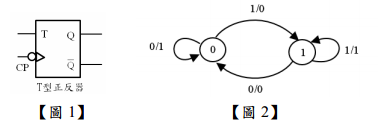

一、以【圖 1】之 T 型正反器及 AND、OR、NOT 閘，設計具【圖 2】狀態圖(State diagram)之電路，令 X 為輸入、Z 為輸出，請依序畫出。（各小題 5 分，共 15 分）

【題組】(一) 狀態轉移輸出表(State transition and output table)。
