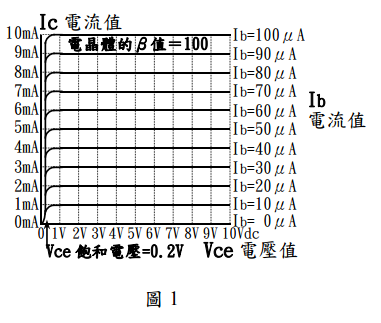

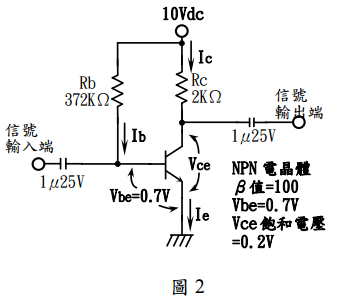

1.如圖 1、圖 2所示，

請問 (1)電晶體 Vce 的電壓值是多少? (2)如果將 Rb 372KΩ 的電阻器開路，那麼電晶體 Vce 的電壓值又是多少? (3)如果將 Rb 372KΩ 的電阻器改成 100KΩ，那麼電晶體 Vce 的電壓值又是多少? 請依照(1)、(2)、(3)的順序選擇正確的答案：
(A)3.72V、0.2V、8V
(B) 9.3V、0V、5V
(C) 5V、10V、0.2V
(D) 0.2V、0V、5V

參考答案

答案：C
難度：適中0.555556
統計：A(3),B(3),C(15),D(3),E(0)

用户評論

【用戶】boy789q

【年級】小二上

【評論內容】(1)IC(sat)= Vcc / Rc = 0.5maIB=Vcc-Vbe / Rb = 10-0.7 / 372k =0.025mAIC = B* IB = 100*0.025MA = 2.5 mAVce =  Vcc - IcRc = 10 - 2.5mA * 2k = 5V (2)Rb 開路開路後 Vcc = Vce = 10Vdc(3) Rb = 100kIB = Vcc-Vbe /Rb = 10-0.7 / 100k =0.093mAIC = B * IB = 100* 0.093 = 9.3ma 飽和故Vce(sat) = 0.2V
