問題詳情

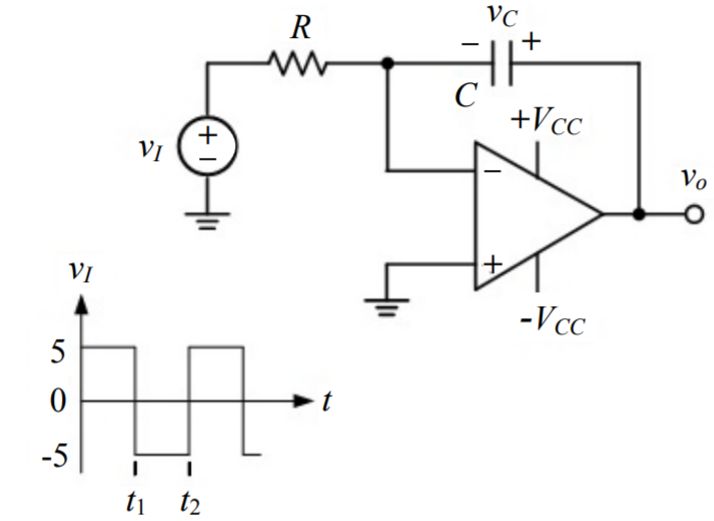

39 如圖電路，已知 R = 10 kΩ 和 C = 0.01 μF，輸入為 ± 5 V 對稱方波，試求輸出三角波電壓在 t = 0到 t = t1 的斜率為多少 V/sec？
(A)+5× 104
(B)－5× 104
(C)－10× 104
(D)+10× 104
39 如圖電路，已知 R = 10 kΩ 和 C = 0.01 μF，輸入為 ± 5 V 對稱方波，試求輸出三角波電壓在 t = 0到 t = t1 的斜率為多少 V/sec？
(A)+5× 104
(B)－5× 104
(C)－10× 104
(D)+10× 104
