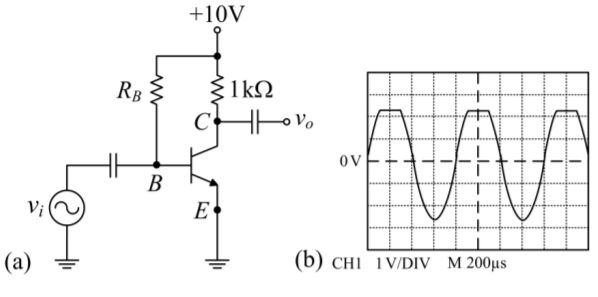

26. 如圖(三)( a )所示之電路，示波器顯示 vo 波形如圖(三)( b )，示波器垂直軸刻度旋鈕設定為 1 VOLTS/DIV，電晶體的β=100，VBE = 0.7V，RB= 465 kΩ，則下列敘述何者正確？
(A) 電晶體的工作點在負載線中間
(B) 電晶體的工作點靠近飽和區
(C) 電晶體的工作點靠近截止區
(D) vo與 vi同相位
