四、如圖四所示為一螺旋齒輪傳動系統,輸入動力由軸1上之齒輪 a 傳遞給軸2之齒輪 b ,再由齒輪 c 傳遞至軸3之齒輪 d 後輸出;已知輸入軸之傳遞功率P1 = 10 kW、轉速 n1 = 1200
問題詳情

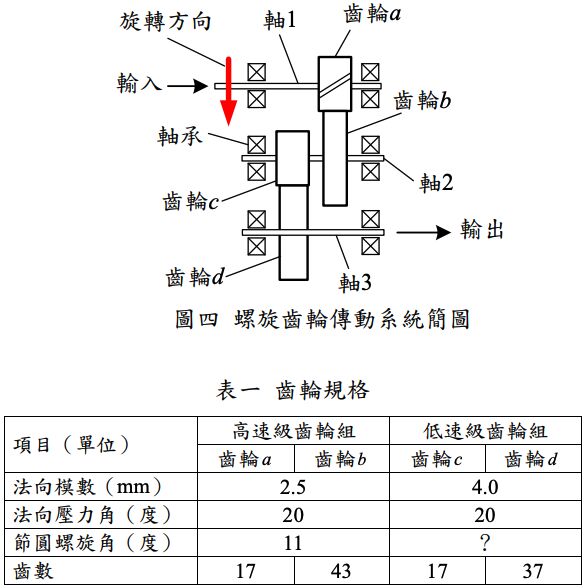

四、如圖四所示為一螺旋齒輪傳動系統,輸入動力由軸1上之齒輪 a 傳遞給軸2之齒輪 b ,再由齒輪 c 傳遞至軸3之齒輪 d 後輸出;已知輸入軸之傳遞功率P1 = 10 kW、轉速 n1 = 1200 rpm(由左側軸端觀察,旋轉方向為順時針旋轉),已知齒輪均為無轉位量之標準螺旋齒輪(規格如表一),考慮經一螺旋齒輪對傳遞後功率損失2%,試作答以下問題: 補充公式及說明: 螺旋齒輪輪齒在節圓位置所受之切向力 Ft 與軸向力Fa 之關係式為 Fa = Ft tan β ,其中, β 為節圓螺旋角。
