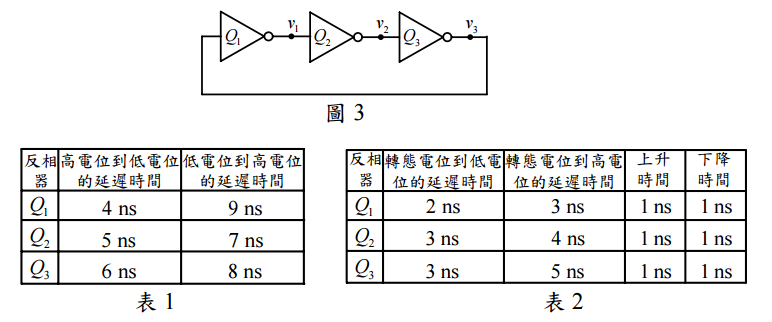

三、將三個邏輯反相器Q1、Q2和Q3連接成一個環，形成振盪器，如圖 3 所示。這三個反相器的輸出為高電位時是 5 V，輸出為低電位時是 0 V。
【題組】 ⑴假如此三個邏輯反相器由高電位到低電位的延遲時間和由低電位到高電位的延遲時間，如表 1 所示。畫出v1、v2和v3之波形，並將表 1 之數值標明在所畫的波形上。根據所畫的波形，各求v1、v2和v3之 5 V高電位和 0 V低電位之時間。（10 分）
參考答案
答案：C
難度：適中0.555874
統計：A(97),B(3),C(194),D(22),E(0)
