問題詳情

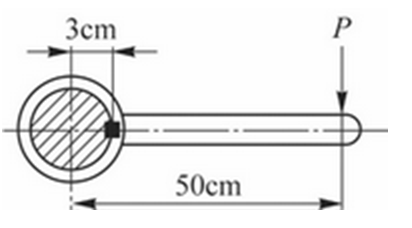

248.如圖所示，有一長50cm之槓桿，利用一鍵與半徑3cm之軸連結，鍵長2cm，橫斷面則為每邊0.5cm之正方形，若鍵能承受之許可剪應力為5MPa，則作用於桿端之力P最大為


(A)10N　
(B)20N　
(C)30N　
(D)40N。

參考答案

答案：C
難度：適中0.657534
統計：A(24),B(42),C(144),D(9),E(0)

用户評論

【magictree】評論

鍵長2cm=20mm ，0.5cm=5mm半徑3cm=0.03m50cm槓桿=0.5m5MPa = F / 20*5F=500 NT = F*R = 500*0.03=15N-m15/0.5=30N

【一發】評論

請問怎麼算？ 謝謝

【martinchiu110】評論

F=5MPa*5mm*20mm=500N 500*3=P*50 P=30N
