二、委託人據附件二，有關隱形眼鏡親水性聚合物之研發成果，希望於最短時間內取得專利證書。
附件二
親水性聚合物技術構想書
     淚膜對於氧的輸送及潤滑眼睛表面等關鍵功能相當重要，其與眼瞼恆定滑動接觸。乾眼症可能存在於淚膜易受損至破裂之範圍內，有些病患可能因配戴習用隱形眼鏡致輕微程度之乾眼症，習用隱形眼鏡係如圖一所示。為克服此問題，委託人將所研發之親水性聚合物(20)搭配重要製程，即便圖二鏡片(18)與圖一之習用隱形眼鏡相同的情況下，因親水性聚合物(20)之顯著功效，確實解決隱形眼鏡造成淚膜破裂之問題。
     參見圖二，親水性聚合物係由第一聚乙二醇（聚乙二醇，以下稱 PEG）及第二 PEG 雙組分所組成，第一 PEG 包含反應性電子對接受基團，第二PEG 包含反應性親核基團，此反應性電子對接受基團及反應性親核基團具高反應效能。又，反應性電子對接受基團為碸部分，而反應性親核基團係為硫醇部分，且第一及第二 PEG 為具有介於 2 至 12 個分支臂之間的分支數。另，第一及第二 PEG 各具有介於約 1kDa 至 40kDa 之間的分子量；相關反應詳細過程見圖三(a)~(d)。
     有關親水性聚合物(20)噴至鏡片(18)之重要製程，係將第一 PEG 及第二 PEG 雙組分同時滴在超音波噴嘴上，於該處混合並霧化成小液滴，然後在空氣中將等小液滴噴至鏡片(18)。操作時，須調整反應速率以確保組分反應足夠迅速，使其在鏡片(18)上形成實心結構，然又不致使雙組分在噴嘴處混合時瞬間聚合。
     委託人採用 Sonotek 儀器，此儀器具有兩個將溶液沉積至尖端之進料管線的超音波驅動噴嘴。處理過程中，包括將 PEG 乙烯基碸組分溶解於含有三乙醇胺之甲醇，並將 PEG 硫醇組分溶解於純甲醇，而後將這兩種溶液以每分鐘 5 微升之速率輸送至噴嘴尖端，並調整每一 PEG 之濃度以混合等體積的各種組分至最佳化，當溶液沉積至超音波尖端時，已均勻混合並霧化成直徑大約 20 微米之液滴。

圖一習用隱形眼鏡。
圖二具有親水性聚合物之隱形眼鏡橫斷面圖。

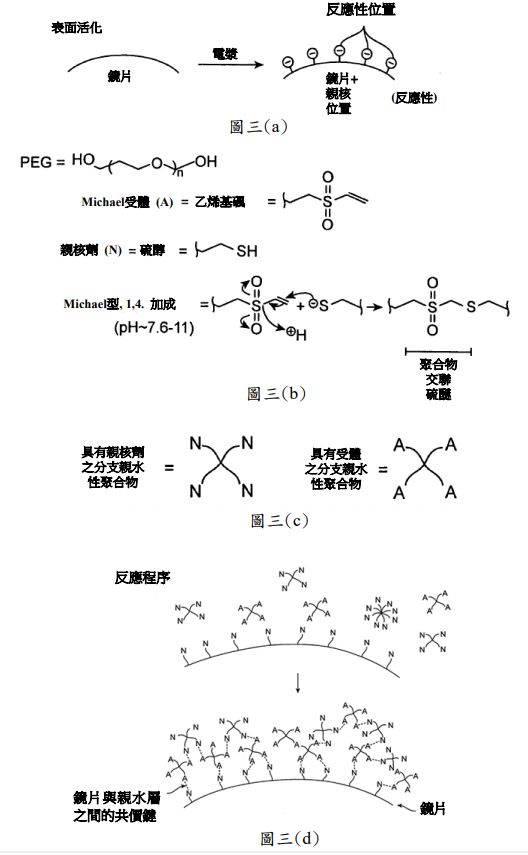

圖三(a)~(d)反應詳細過程。

4：內凹面
6：外凸面
8：周緣
10：隱形眼鏡
12：凹面表面
14：凸面表面
16：淚膜
18：鏡片
20：親水性聚合物
