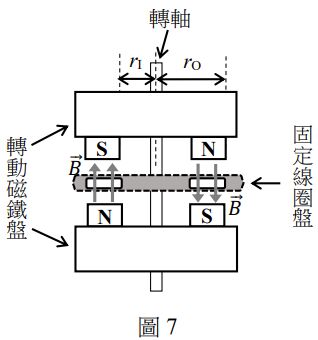

24-26題為題組圖 7 為交流軸向磁場機械的剖面圖,常被用於發電機或電動機的裝置。圖 7 中位於最上方 與最下方是兩個與轉軸連體且可轉動的磁鐵盤,其下方磁極分布的俯視圖如圖 8 所示,每 一磁區的均勻磁場量值為 B ,方向垂直於盤面,且與轉軸平行。圖 7 中位於中間的是固定 線圈盤,由八個扇形的單一線圈組成,如圖 9 的八個虛線扇形框所示,每個扇形線圈面積 分別與上下八個磁極的面積相同,且扇形外半徑為rO ,扇形內半徑為 r I。線圈盤上的每一個 線圈面與磁極面重疊時,其中之一如圖 8 中扇形虛線框所示。本題組只考慮每個扇形的單 一線圈為單匝線圈,其電阻值為 R 。依據以上資料,回答以下問題。
25.如圖 11 虛線扇形框所示。則通過單一線圈磁通 量?隨時間 t 變化的關係圖最接近下列何者?(單選)(3 分)
(A)
(B)
(C)
(D)
(E)
【題組】
24.此機械作為電動汽車或飛機的馬達時,單一線圈內的電流與磁場之間的作用力可以推動磁鐵盤旋轉,帶動車輪或螺旋槳運轉。假設下磁鐵盤上方的單一線圈恰位於兩磁極之間,如圖 10 虛線扇形框所示,箭號為電流方向。圖 10 中的
代表徑向(輻射向外)的單位向量。若此時該線圈受磁場作用的合力為
,且磁鐵盤受
的作用由靜止開始轉動。則下列選項哪些正確?(多選)(4 分)
(A)
= 0
(B)
平行於
(C)F→垂直於
(D) 磁鐵盤作逆時針方向轉動
(E) 磁鐵盤作順時針方向轉動
參考答案
答案:C,E
難度:計算中-1
