問題詳情

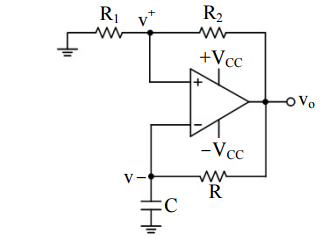

39 如圖所示之非穩態電路，輸出 vo的飽和電壓在 ± 10 V，其 R1 = 100 kΩ，R2 = R = 1 MΩ 且 C = 0.01 μF，試問電容器上的電壓由某一負臨界電壓（threshold voltage）轉換到下一個正臨界電壓約需花多少時間？
(A) 1.825 ms
(B) 3.650 ms
(C) 8.33 ms
(D) 16.66 ms
【題組】40 承上題，試問振盪頻率 fo為多少？
(A) 137 Hz
(B) 274 Hz
(C) 548 Hz
(D) 1096 Hz參考答案
答案：B
難度：非常困難0
統計：A(0),B(0),C(1),D(0),E(0)
用户評論
【用戶】liouyo
【年級】小一下
【評論內容】整個週期T=2RC ln (1+2R1/R2)倒數即得答案
【用戶】liouyo
【年級】小一下
【評論內容】整個週期T=2RC ln (1+2R1/R2)倒數即得答案
