24. 如圖(三)所示之理想二極體電路，vi頻率為1 kHz，時間常數RC＞10ms，則輸出電壓vo的最大值vo (max)和最小值vo (min )分別為何？ (A) v o (max)=7V，vo

問題詳情

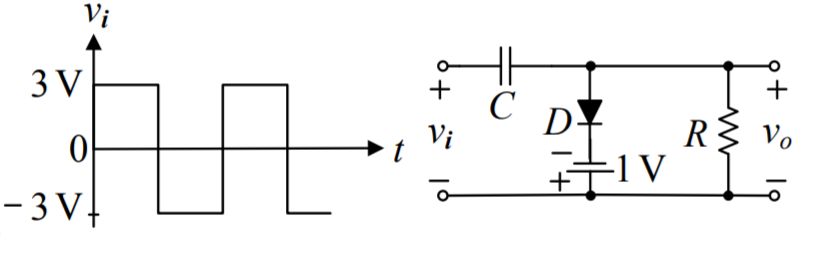

24. 如圖(三)所示之理想二極體電路，vi頻率為1 kHz，時間常數RC＞10ms，則輸出電壓vo的最大值vo (max)和最小值vo (min )分別為何？

(A) v o (max)=7V，vo (min )=1V
(B) vo (max )=3V，vo (min )= – 3V
(C) vo (max )=0V，vo (min )=– 6V
(D) v o (max)= – 1V，vo (min )=– 7V
