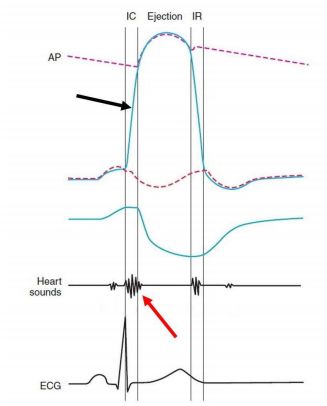

76.下圖犬貓心搏週期中,黑色箭頭所指線條為何?(AP:aortic pressure 、IC : isovolumic contraction 、IR :isovolumic relaxation )

【小王子醫學】評論
有幾個線索可以幫助你判讀:1. 首先第一心音代表的是房室辦關閉→ 房室辦會關閉,代表心室壓力>心房壓力→ 下圖紅框處:可以推測黑色箭頭所指藍色線為心室壓;紅色虛線為心房壓力-------------------------------------------------------------2. Ejection (射出):代表心室壓力>動脈壓力3. AP為主動脈壓力,因此黑色箭頭所指:左心室壓力!https://www.rnceus.com/hemo/Images/CardiacCycle.gif
