問題詳情

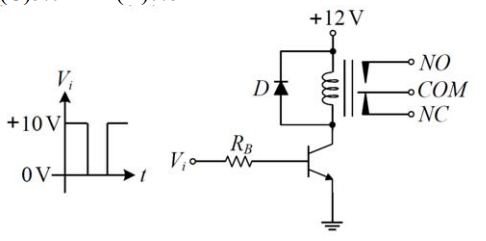

31.如圖（十五）使用電晶體驅動繼電器的線圈，已知電晶體的β值為 50，而繼電器線圈的電阻值為 100Ω，控制電壓 Vi如圖所示。若電晶體當電子開關使用時，電阻 RB之最大值最接近以下何值？（假設飽和時 VBE（sat）＝0.7V、VCE（sat）＝0.2V）


(A)3.9kΩ
(B)4.1kΩ
(C)5.0kΩ
(D)7.8kΩ

參考答案

答案：A
難度：適中0.553571
統計：A(31),B(10),C(11),D(1),E(0)
